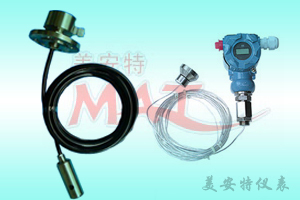

射頻電容液位變送器

射頻電容液位變送器的介紹

BUS-301系列射頻電容液位變送器是我公司 吸收國外同類產品的技術精華研制而成的新型液位測量儀表。它可將各種物位、液位介質參數的變化轉換成標準電流信號、遠傳至操作控制室，供二次儀表或計算機裝置進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用皇高溫、高壓、強腐蝕、易結晶、防堵塞、防冷結以及固體粉狀、粒狀物料等殊條件下的液位、料位、物位的連續測量，廣泛應用于電力、冶金化工、食品、制藥等行業和污水處理、鍋爐汽包、煤粉包等場所的液位、料位及物位測量。

射頻電容液位變送器的工作原理

電容塵液位測量原理為探級與導電液體構成一電容器，其中探級線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯，即探級線的絕緣外層作為兩極之間的介質，隨著液位的變化，液體包圍探級線的面積隨之改變，使構成電容器兩極的相對面積改變，導致

 http://www.ringstone.net.cn/products/viewproduct-269.html

射頻電容液位變送器的技術參數

★測量范圍：0.2—20米
★精度：0.2級0.5級1.0級
★探極耐溫：—40—+250℃
★允許容器壓力：—0.1MPa~2.5MPa
★測量介質：電導率不低10-3S/m的酸、堿、水等非結晶導電液體
★供電電源：DC12—V（隔離式為DC21—27V）
★工作電流：（輸出20mA時）  非隔離二線，三線：20mA
★兩端隔離三線制：＜32mA；三端隔離四線制：＜35mA
★輸出信號：4—20mA  （0—10mA，0—20mA）
★輸出保護：27mA
★測量、輸出、電源之間隔離耐壓：1000V
★量程調節范圍及零點遷移：≤±30%FS
★變送器主體尺寸：￠76×85

射頻電容液位變送器的特點

★結構緊湊，體積小，安裝維護簡單，統一外形尺寸。
★多種信號輸出形式，方便不同系統配置。
★聚四氟乙烯探極，耐酸、堿等強腐蝕性液體及高溫。
★浸入液體的測量部分，只有一條四氟軟線或四氟棒式探極作為傳感，可靠性高。
★全密封鋁合金外殼及不銹鋼聯按件。
★對高溫壓力容器與測量常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
★測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式，自帶隔離器，適應不同信號接地方式。
★完善的過流、過壓、電源極性保護。
