壓力變送器種類千差萬別,特點各有千秋

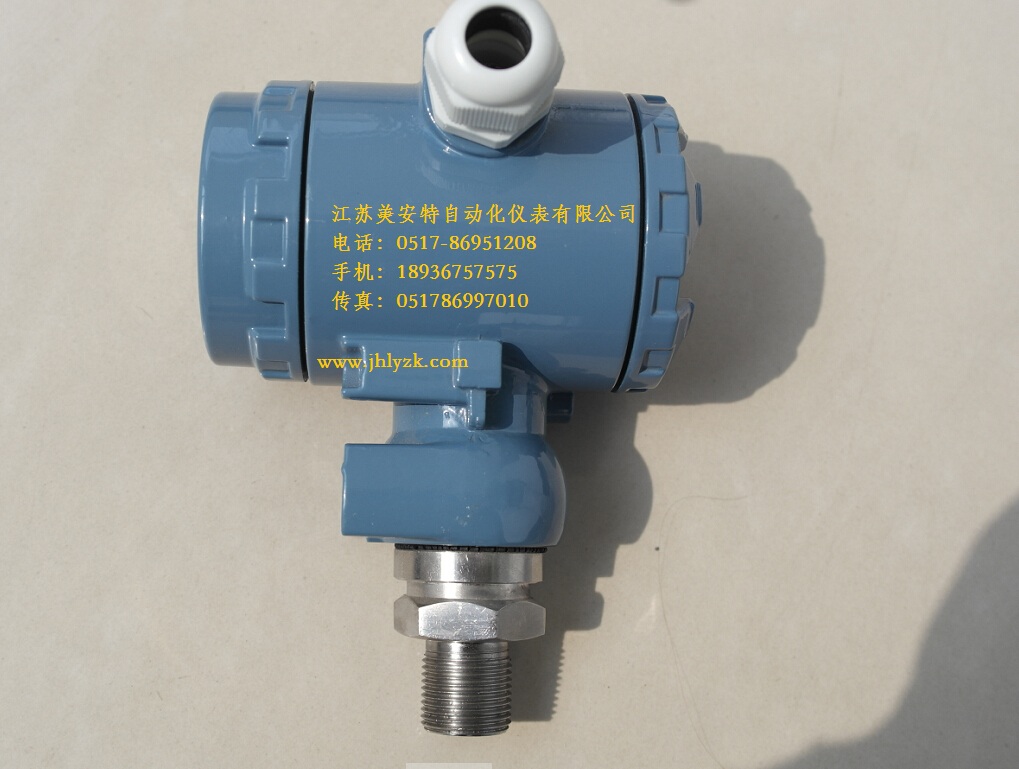

　江蘇美安特專業生產各種壓力變送器。壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。壓力產品適應面廣，在石化、電力、冶金行業已經廣泛應用.

　　壓力變送器因環境、介質、工作原理、輸出信號等不同，種類千差萬別，特點各有千秋。

　　（1）壓阻式變送器:壓阻式變送器是將壓力作用到膜片的前表面，在壓力作用下膜片會出現一定的形變，感壓膜片的背面印有厚膜電阻，進而形成一個惠斯通電橋，在壓阻效應下，電橋會產生相應的電壓信號，該信號與激勵電壓成正比例關系。

　　（2）壓電式變送器：壓電式變送器是利用正壓電效應研制出來的，正高壓電效應就是將一定的外力作用于電解質使其發生變形，電解質內部會出現極化現象，并且在其兩個表面會產生正負不同的電荷，外力停止作用時，電解質又恢復到不帶電的狀態。電荷的極性會隨著作用力方向的改變而改變。在電解質極性方向施加電場，電解質也會發生變形，撤銷后電解質的形變消失，這就是逆壓電效應。

　　（3）應變式變送器：采用特殊的粘合劑將應變片粘合在一起進而產生力學應變，在機體受力發生變化時，電阻應變片也會隨之出現一定的形變，進而影響到阻值的大小，電阻上的電壓發生改變。但是此種情況下阻值的變化較小，通常情況下組成應變電橋，在儀表放大器的作用下變大，最后傳輸到處理線路顯示或執行機構。

　　（4）電容式變送器:電容式變送器分電動和氣動兩類，前者的標準化輸入信號為直流信號，后者輸出信號為氣體壓力。待測介質的兩種壓力分別輸入高、低兩壓力室，作用于敏感元件的兩側隔離膜片上。測量膜片與兩側絕緣片上的電極組成電容器，在兩側壓力大小不同的情況下，模塊會產生位移，兩側電流大小不同，在震蕩和調節作用下，形成電流、電壓或者數字輸出信號。
