雷達物位計介紹

在化工生產過程中，存在著各種大型存儲容器或過程容器，存放著大量的液體、漿料和固體。如原油、煤焦油儲姚、原煤、粉煤倉位、焦炭料位、漿料儲姚、固體獲位等。而許多大型液體儲幼中，存儲著易凝結、懸濁液、貓稠及具有腐蝕性的液體，這類液位和料位的測量適合采用雷達物位計。

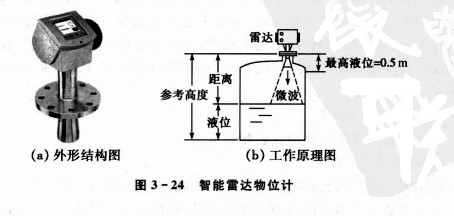

    雷達物位計是非接觸式連續測得量的脈沖型物位計，無位移、無傳動部件、不受沮度、壓力、蒸汽、氣霧和粉塵的限制，適用于高枯度、有腐蝕性介質的物位測量同時雷達物位計沒有側I盲區，液位測量誤差僅為0. 1-1. 0 mm，分辨串達1-20 mm.既可用于工業測量，也可用于計量。圖3一24所示為智能型雷達物位計示意圖。

    雷達物位計采用高頻振蕩器作為徽波發生器，發生器產生的徽波用波導管引到輻射天線，并向下射出。當微波遇到障礙物，例如液面時.部分被吸收.部分被反射回來。通過測量發射波與液位反射波之間某種參數關系來實現大型貯罐中液位的測量.
    目前有兩大類雷達物位計.一類是發射頻率固定不變.通過側量發射波和反射波的運行時間，并經過智能化信號處理器，測出被側物位的高度。雷達物位計的運行時間與物位的關系為:
                                    t=2d/c                        (3一18)
    式中:c為電磁波傳播速度. c=300 000 km/s; d為被測介質液位與探頭之間的距離，m;t為探頭從發射電磁波至接收到反射電磁波的時間，s.
    另一類是測量發射波與反射波的頻率差，并將這頻率差轉換為與被測液位成比例的電信號.這種物位計的發射頗率不是一個固定值.而是等幅可調的。
    智能雷達物位計的最大測量距離可達70 m，安裝簡便，牢固耐用，免維護;內置自校驗和自診斷功能;采用HART或Profibus一PA通信協議，在現場可用本安型的紅外手持編程器或HART手操器對儀表設定參數，也可通過軟件實現遠程組態設定和編程，適用于防爆場合。
